Peräadapterilla kiinnitetään AR-tyyppinen peräputki ja säädettävä perä AK- tai Valmet-kivääriin.

Tuotenumerot: katso yhteensopivuustaulukko

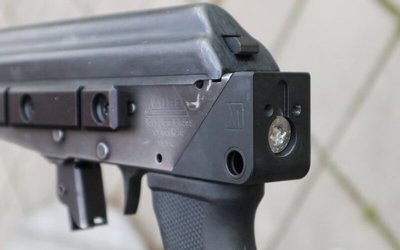

Onneksi olkoon! Omistat AK2.0-peräadapterin. Adapteri on mil-spec-kova-anodisoitua alumiinia, kaikki ruuvit joko ruostumattomia ja mustattuja. Adapteri koostuu kahdesta osasta.

1. Kiinnitä peräadapteri laatikon perään. Katso mallikohtaiset ohjeet alta.
2. Kiinnitä bufferituubin adapteri kahdella ruuvilla (5)
3. Kiinnitä bufferituubi adapteri päälle seuraavasti:
   • Liu'uta putki adapteri päälle
   • Kiristä pidätinruuvi (6), tämä ruuvi kiristää adapteri putken sisäpintaa vasten
   • Kiristä kiinnitysruuvit (7) 2kpl

1. Laita käyttämäsi perä lyhimpään asentoon peräputkeen ja katkaise peräputki mieleiseesi mittaan
2. Irrota perä ja poraa 4mm reiät putkeen

• Suosittelemme ruuvien kiinnittämistä pehmeällä ruuvilukitteella.
• Huom! Älä laita lukitetta pidätinruuviin ja sen päälle tulevaan ruuviin.

1. Irrota vanha perä: Irrota perälevy ja irrotaperäruuvi joko isolla talttapäämeisselillä tai sopivalla hylsyavaimella. Vedä perä irti.
2. Kiinnitä peräadapteri: Ruuvaa peräadapteri paikalleen torx-avaimella.Suosittelemme puolikovaa ruuvilukitetta.
3. Kiinnitä putkiadapteri peräadapteri ja putki adapteriin: Ohjeet kuten yllä.

1. Irrota vanha perä: Avaa perän kiinnitysruuvit ja vedä puu- tai muoviperä irti laatikosta.
2. Leikkaa kiinnityslipareet: Leikkaa laatikon takapäästä alkuperäisen perän kiinnityslipareet (tangit) kokonaan pois. Käytä rälläkkää, rautasahaa tai Dremeliä, ja hio takapinta täysin tasaiseksi.
3. Kiinnitys vastamutterilla: Aseta adapterin mukana tuleva kiila/vastamutteri laatikon sisään ja kiristä peräadapteri takakautta tiukasti paikalleen kuusiokoloruuvilla. Suosittelemme liiman ja ruuvilukitteen käyttöä.
4. Kiinnitä putkiadapteri peräadapteri ja putki adapteriin: Ohjeet kuten yllä.

1. Esivalmistelut: Poista vanha perä ja leikkaa laatikon kiinnityslipare (1 kpl) pois. Hio pinta tasaiseksi.
2. Kahvan poisto: Irrota aseen pistoolikahva.
3. Adapterin asennus: Työnnä adapteri tiukasti laatikon sisään. Adapteri kiristyy paikalleen kahvan kiinnitysruuvilla ja sen vastamutterilla.
4. Lisäkiinnitys: Kiristä adapteri lisäksi alkuperäisen perän sisemmästä ruuvinreiästä M5-ruuvilla.
5. Kiinnitä putkiadapteri peräadapteri ja putki adapteriin: Ohjeet kuten yllä.

Tämä osio on tulossa.

Tämä osio on tulossa.

AK-100-sarjan peräadapteri mahdollistaa säädettävän perän asentamisen, mutta ei sen taittamista kokonaan aseen kyljelle. Erillisellä taittoperänivelellä perä saadaan taittumaan oikealle puolelle (vrt. alkuperäinen taittoperä, joka taittui vasemmalle puolelle).

AK-100-sarjaan perustuvaa Saiga-kivääriä on maahantuotu sekä taittuvalla että lukitulla taittoperällä. Valmanin peräadapteri voidaan asentaa molempiin aseisiin mahdollisesti koskematta hitsattuun lukitusmekanismiin.

1. Huoltopura ase: Varmista turvallisuus ja poista laatikon kansi ja luistikokonaisuus.
2. Saranatapin irrotus: Etsi taittoperän saranan pystysuora sokkatappi. Naputa se varovasti ulos alapuolelta käyttäen sopivaa tuurnaa ja vasaraa.

   Vinkki: Jos tappi on erittäin tiukassa, perän varovainen liikuttelu ja kääntäminen auttaa vapauttamaan hitsauksen jälkeisen jännityksen ja helpottaa tapin irrottamista.
3. Perän irrotus: Muljauta alkuperäinen perä irti aseesta. Huomaa, että hitsatun taittomekanismin kynsi/salpa jää laatikkoon paikoilleen.
4. Adapterin sovitus: Työnnä Valman-peräadapteri perän hahloon. Adapteri on valmistettu erittäin tiukoilla toleransseilla välyksen minimoimiseksi, joten se saattaa vaatia varovaista naputtelua kumivasaralla.
5. Sokan asennus: Lyö sokkatappi takaisin paikalleen yläpuolelta.
6. Kasaus: Kiinnitä peräputki ja haluamasi perä.

Uudet kaksiosaiset Valman-peräadapterit kiinnittyvät bufferituubin sisäpuolelle, mikä mahdollistaa putken lyhentämisen ja taittonivelen (esim. ACE-nivel) asentamisen osien väliin. Verkkokaupastamme voi ostaa valmiiksi sovitettuja taittoniveliä.

• Taittonivel
• 2 kpl ISO 4762 M5X10 -kuusiokoloruuveja
• 2 kpl ISO 14581 M5x10 -kartiokantaruuveja (Torx)

1. Nivelen kiinnitys adapteriin: Kiinnitä taittonivel peräadapteriin kahdella M5X10-kuusiokoloruuvilla.
2. Tuubiadapterin kiinnitys niveleen: Kiinnitä tuubiadapteri (johon peräputki ruuvataan) niveleen kahdella M5x10-kartiokantaruuvilla.
3. Taittosuunnan valinta: Nivel voidaan asentaa taittumaan kummalle puolelle tahansa.

Valman-suositus: Asenna nivel taittumaan oikealle. Tällöin perä taittuu siististi tähtäinjalan ja optiikan alapuolelle, eikä aseesta tule liian paksua kantaa hihnassa vartaloa vasten.
